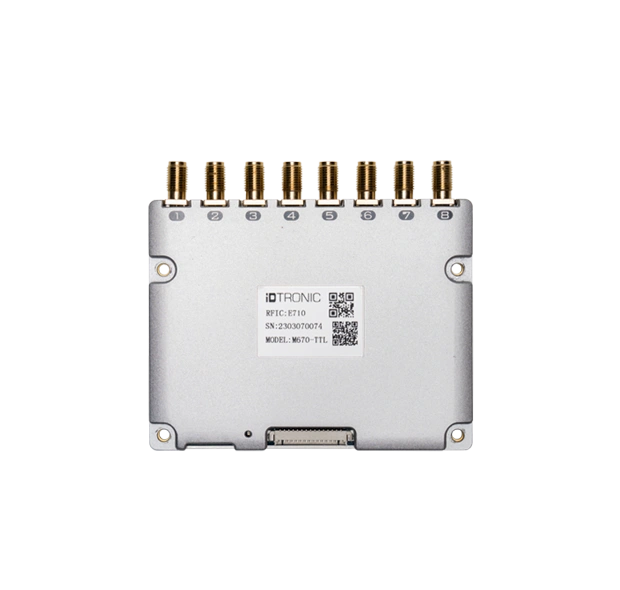

UHF Embedded Module – M670

Highlights

RFID-IC: Impinj E310 / E510 / E710
Unterstützt EPC C1 GEN2 (ISO 18000-63)
Leistungsstarker RF-Ausgang: bis zu 33dBm
Hohe Leserate/-reichweite: 350 – 1000 Tags/s & bis zu 12 Meter
8 x SMA Antenne Connector
UART – TTL Schnittstelle

Spezifikationen

Radio Specifications
Operating Frequency840…960 MHz, Configurations for
USA: 902…928 MHz (FCC),
EU: 865…868 MHz (ETSI)
RFID ICImpinj E310 / E510 / E710
RF TX Power+5…33 dBm, adjustable in steps of 1 dB
RF Sensitivity-87 dBm
RF Channel Isolation32 dB
Reading RangeUp to 12 meters*
RF Impedance50 Ω
Antenna8 SMA female connectors for external antennas
ELECTRICAL SPECIFICATIONS
Power Supply5 Vdc
Power Consumption1700 mA @ +33 dBm TX Power
120 mA Standby
40 mA enabling Mode
Connectors15 pin FPC socket
Communication InterfaceUART TTL port
Baudrate9600…921600 bit/s, 115200 bits/s factory default
GPIO
  • 2 Inputs TTL Levels: Logic low: < 0.8 V, minimum 0V Logic high: > 2 V, maximum 3.3 V
  • 2 Outputs TTL Levels: Logic low: maximum 0.4 V Logic high: minimum 2.9V, maximum 3.3
  • IO: The maximum output current of the port is 5mA
Mechanical Specifications
Dimensions93.5 × 80.3 × 8 mm
Weight118 g
MaterialAluminium
Environmental Conditions
Operating Temperature-25 °C … +55 °C
Storage Temperature-40 °C … +85 °C
Humidityup to 95 %, non-condensing
Supported Standards / Tags
ISO StandardISO 168000-63 (EPC Class 1 Generation 2)
Read Rate350 – 1000  tags/s
Tag Cache≥ 1000 Tags @ 12 Bytes EPC size
SDK Information
Supported OSWindows, Linux, Android
Supported LanguagesC, C#/.NET, Java
Demo SoftwareWindows

Other functions and details to be continued and upgraded.

Beschreibung

Das EMBEDDED UHF MODULE M670, das zu iDTRONICs neuer Linie von UHF-Readern gehört, ist ein leistungsstarkes Octa-Port-UHF-RFID-Modul, das auf den IMPINJ-Leserchips der neuen Generation (E310/ E510/E710) basiert. Mit seiner programmierbaren Ausgangsleistung von bis zu 33dBm kann das Modul Lesereichweiten von bis zu 12 Metern erreichen (abhängig von Antenne, Transpondern und Umgebung). Mit seinem Vollaluminium-Gehäuse und der ausgezeichneten Wärmeableitung lässt sich dieses Lesemodul perfekt in stationäre Industriemaschinen, Regalsysteme und Supply-Chain-Anwendungen einbauen.

Der M670 ist mit der UHF-Technologie EPC Class 1 Gen 2 (ISO 18000-63) ausgestattet und ist mit einem Frequenzband von 840 – 960 MHz weltweit einsetzbar. Der auf Impinj basierende Leserchip ermöglicht ein schnelles Auslesen von 350 bis 1.000 Tags pro Sekunde (je nach IC-Chip).

Die Hardware von iDTRONIC wird mit einem nützlichen SDK für die Entwicklung von Controller-, Linux- oder Windows-basierten Anwendungen geliefert. Zusätzlich zur Dokumentation, den Befehlsprotokollen und den Quellcodes enthält das SDK eine Windows-basierte Demo-Anwendung, die die volle Funktionalität aller unterstützten UHF-RFID-Standards bietet.

Anwendungsgebiete

  • Industrie 4.0
  • Multilevel Gate Anwendungen
  • Regal-Anwendungen
  • Asset Tracking
